發布時間：所屬分類：建筑師職稱論文瀏覽：1次
摘 要： 摘要：本文通過對石屑和江砂進行研究發現用石屑配制的混凝土強度高內部密實碳化深度小成型后表面光滑比普通混凝土性能優異而且資源豐富價格低。 關鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度 0 前言 目前市場上砂資源缺乏細砂和特細砂占多數價格逐年
摘要：本文通過對石屑和江砂進行研究‚發現用石屑配制的混凝土強度高‚內部密實‚碳化深度小‚成型后表面光滑‚比普通混凝土性能優異‚而且資源豐富‚價格低。
關鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度
0 前言
目前市場上砂資源缺乏‚細砂和特細砂占多數‚價格逐年上升‚有的施工企業為了降低成本常用細砂和特細砂配制混凝土‚試件測試強度常低于設計強度‚增添了施工、監理等單位的麻煩。經研究‚用石屑代替砂澆注混凝土‚不僅比用砂配制的混凝土強度高‚而且具有密實度好、構件表面光滑、造價降低等優點。
1 實驗研究
1.1 原材料要求
1.1.1 水泥：用強度等級為32.5級以上的硅酸鹽水泥或普通硅酸鹽水泥。貯存期不超過三個月和無結塊的水泥。
1.1.2 碎石：碎石粒徑5～40單粒級‚級配應符合施工配合比的要求。

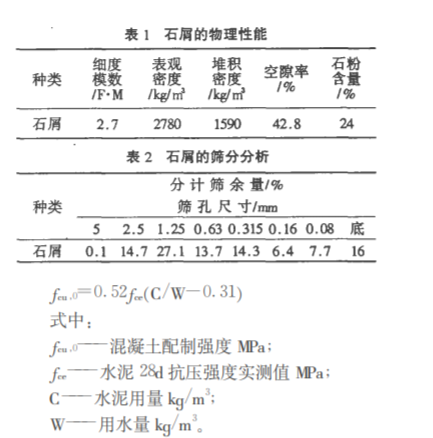

1.1.3 石屑：石屑細度模數不低于2.7‚滿足 II 區中級砂級配要求‚石粉含量用控制在24%以內‚物理性能見表1‚篩分實驗結果見表2。
1.1.4 水：一般飲用水。
1.2 石屑混凝土配合比
1.2.1 石屑混凝土的配合比、試配、調整方法同普通混凝土的有關要求。實驗研究的配合比設計見表3。
1.2.2 石屑混凝土的配合比設計時‚水灰比宜按下式計算：
有關石屑混凝土的配合比設計參照《普通混凝土配合比設計規程》JGJ55-2000。
1.2.3 按配合比制作的試件標養后實測的力學性能值見表4。
1.2.4 用同等強度等級、同配合比、同條件養護、同齡期的普通混凝土試件實測的力學性能見表5‚ 與普通混凝土作對比。
相關知識推薦：怎么主動向編輯部申請撤稿
2 應用
主要采用當地生產的石屑‚石屑中要嚴格控制 含泥量‚石屑質量是保證混凝土質量的關鍵‚經過試配、通過試配制作的試件經標準養護28d‚從測試合格的試件中優選作施工配合比。
3 結語
經過實驗研究與實際應用得知‚石屑混凝土與普通混凝土比具有以下優點：
(1)石屑混凝土的粘聚性、保水性、泌水性好于普通混凝土。
(2)石屑混凝土的抗壓強度、辟拉強度、軸心抗壓強度均比普通混凝土高。
(3)石屑混凝土的抗滲性和抗凍性比普通混凝土高。
(4)石屑混凝土內部密實‚碳化深度小。
(5)在滿足設計要求的強度與施工要求的稠度條件下‚采用石屑混凝土一般可降低成本15%左右。 ——論文作者：姜莉‚王磊‚朱輝
