摘 要： [摘 要] 配置彈簧操作機構的斷路器在電網中普遍運用，10kV～220kV甚至更高電壓等級斷路器都采用彈簧操作機構作為操作動力，占比90%以上。檢修現場無專用操作彈簧的工裝，傳統手工拆裝儲能彈簧和分閘彈簧的方法不科學、操作困難、費時費力、損傷設備且操作方
[摘 要] 配置彈簧操作機構的斷路器在電網中普遍運用，10kV～220kV甚至更高電壓等級斷路器都采用彈簧操作機構作為操作動力，占比90%以上。檢修現場無專用操作彈簧的工裝，傳統手工拆裝儲能彈簧和分閘彈簧的方法不科學、操作困難、費時費力、損傷設備且操作方法存在安全隱患。針對這一現狀,本文介紹了一種新型專用工具,其能在不損傷設備、安全無操作風險的前提下操作簡單、省時省力地拆裝合閘儲能彈簧,優化傳統的作業方法,并具有相當大的推廣空間。
[關鍵詞]儲能彈簧 拆裝裝置 研制 現場應用
0 引言
高電壓等級的斷路器普遍采用彈簧操作機構作為操作功，配置CT系列的彈簧操作機構的斷路器在電網中普遍運用，占比90%以上。在斷路器配置的CT27-1、CT14、CT10-A、CT19-I、CT19-II等型號的彈簧操作機構現場檢修中如更換合閘線圈、儲能電機、減速裝置等檢修和分、合閘彈簧更換等工作中需拆、裝彈簧，彈簧彈性大難以拉伸，作業現場無專用工裝，通常都使用蠻力進行拆裝，易造成人員受傷和設備損壞，給設備檢修工作帶來難度。
1 操作機構儲能彈簧拆裝裝置研發背景

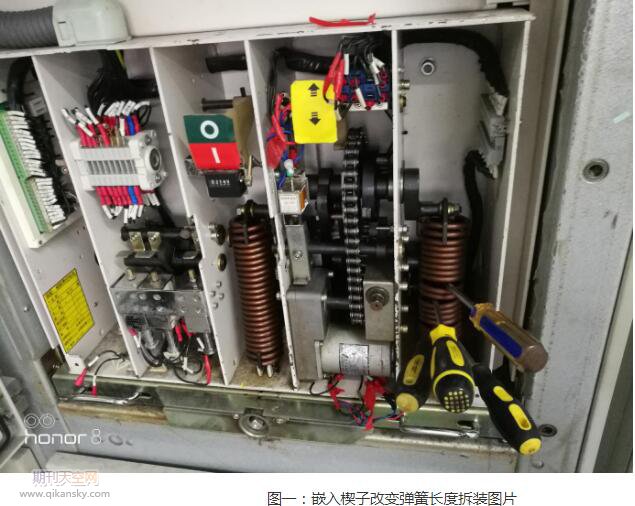

日常的斷路器彈簧操作機構檢修中，需拆裝儲能彈簧和分合閘彈簧時，因作業現場無專用工裝，給檢修工作帶來很大難度，部分型號的操作機構的儲能彈簧可以通過調整彈簧固定螺桿的長度進行拆裝，許多型號的操作機構的彈簧拆除時人為在彈簧中通過嵌入楔子來改變彈簧長度進行拆裝(見圖一)，因空間狹小且嵌入楔子時易損傷彈簧，影響設備機械壽命和造成人身傷害，鑒于此有必要研制一種具有拆裝方便、快捷、操作簡單、質量輕、便于攜帶;組裝快捷、拉伸可靠、動作平穩且適用多型號的操作機構的彈簧拆裝的裝置，能大幅度提高工作效率，滿足現場工作要求，降低作業現場的人身傷害和設備損壞風險。
2 操作機構儲能彈簧拆裝裝置研發
拆裝裝置應具有便攜性、應用廣泛性和安全性，本著這一目標采用模塊化分段設計，結構簡單，拆裝快捷，操作方便，輕便且便于搬運，設計為液壓千斤頂做動力源，安全省力。
2.1性能要求
結合斷路器配置的CT27-1、CT14、CT10-A、CT19-I、CT19-II等型號的基本結構，總結了各型號的彈簧拆裝工藝要求及存在的弊端，提出了拆裝裝置具有易搬運、易安裝、操作便捷、質量輕等的優點。固定彈簧的雙合抱箍采用調節模式，采用手動液壓泵+液壓千斤頂，現場組裝。
2.2技術路線
根據上述性能要求，我們采取了以下的技術路線收集斷路器配置的CT27-1、CT14、CT10-A、CT19-I、CT19-II等型號操作機構的彈簧拆裝存在各類問題;收集各型號操作機構的彈簧的安裝方式、規格及尺寸;根據、中的數據分析，設計出適合各操作機構的彈簧拆裝的專用工具。
2.3設計與研發
根據“技術路線”思路確定了數據采集內容，為整個拆裝裝置的設計提供了參考數據，如下圖：
根據收集到的數據，分別對拆裝裝置的各功能部分進行了設計。
2.3.1動力源
通過設計，拆裝裝置采用手動液壓+液壓千斤頂做動力源，以達到降低勞動強度。
2.3.2拆裝裝置原理
通過設計如下圖，帶凹槽的雙合抱箍1-1、2-2安裝在儲能彈簧上，通過3-1、4-2鎖緊螺栓緊固，通過支架5-連接，利用8-手動液壓泵經9-高壓油管促使7-千斤頂推動6-滑套帶動雙合抱箍1-1，實現儲能彈簧的拉伸，達到了輕松拆裝彈簧的目的。
相關知識推薦：發表論文為什么要做一作
2.3.3材料與加工
該拆裝裝置用無縫鋼管、無縫方鋼、鋼板，手動液壓泵+千斤頂及其他耗材加工而成，每處相交部位采用焊接，各零部件連接盡量采用螺接，保證了在彈簧拆裝過程中不易變形、折斷、動力強勁、拆裝快捷、操作簡單和安全可靠。
3 操作機構儲能彈簧拆裝裝置現場應用
本裝置適用于10kV、35kV斷路器操作機構的儲能彈簧和分合閘彈簧的拆裝，拓展后可適用于110kV、220kV GIS組合電器的隔離開關、接地開關配置的快速機構的操作彈簧的拆裝，采用雙合抱箍固定彈簧，杠桿原理拉伸彈簧，現場安裝。拆裝裝置具有以下特點：
1、便捷性：拆裝方便、快捷、操作簡單、質量輕、便于攜帶。
2、廣泛性：適用于斷路器配CT27-1、CT14、CT10-A、CT19-I、CT19-II彈簧操作機構及河南平高公司110kV、220kV GIS組合電器隔離開關(接地開關)CTG型操作機構的彈簧拆裝。
3、安全性：組裝快捷、拉伸可靠、動作平穩、降低作業現場的人身傷害和設備損壞風險。
4 應用前景
本裝置適用于斷路器配CT27-1、CT14、CT10-A、CT19-I、CT19-II彈簧操作機構及河南平高公司110kV、220kV GIS組合電器隔離開關(接地開關)CTG型操作機構的彈簧拆裝。著力解決斷路器彈簧操作機構儲能彈簧的難拆、裝的問題，規范現場行為，避免野蠻作業，將裝置安裝在彈簧兩端，通過操作將彈簧拉伸到適當位置，輕松拆裝彈簧，減少了勞動強度，提高了工作效率，避免在拆裝過程中因彈力引起人身傷害和設備損壞。
本裝置采用金屬型材制作而成，市場上采購方便且價格低，易于加工，具有便攜性、經濟性，廣泛性、安全性，拆裝方便、快捷、操作簡單，具有推廣前景。
5 結束語
本文通過對操作機構儲能彈簧拆裝裝置工具的研制與應用，解決了斷路器彈簧操作機構儲能彈簧的難拆、裝的問題，規范現場行為，避免野蠻作業，將裝置安裝在彈簧兩端，通過操作將彈簧拉伸到適當位置，輕松拆裝彈簧，減少了勞動強度，提高了工作效率，避免在拆裝過程中因彈力引起人身傷害和設備損壞。
工作中要不斷創新，找出解決問題的方法和途徑，尊重工藝，不能蠻干。研制出新的彈簧裝拆工具，實現安全、簡便、可靠地進行開關操作機構彈簧的裝拆。該工具可操作性強、實現的經濟效益巨大，因而具有廣泛的應用前景。——論文作者：張斌
