摘要根據景泰縣戈壁農業灌溉引水工程地理環境、相關規范、設計和甲方要求，探討了該工程測量技術路線，為工程后續的設計、施工放樣、監理提供了客觀依據。
關鍵詞引水工程;控制測量;技術探討
0.引言
景泰縣戈壁農業灌溉引水工程行政區劃位于甘肅省白銀市景泰縣，其中水源地位于引大東二干渠，受水區位于景泰縣寺灘鄉。景泰縣戈壁農業灌溉引水工程由灌溉輸水干渠、輸水干管及調蓄建筑物等部分組成。引水線路總長78.5km，主要有三段組成，第一段為甘露池至西岔新建段，長15.6km;第二段為黑石川至車路溝利用段(英武水庫輸水渠段)，長18.2km;第三段為車路溝至末端，長44.7km。本工程等別為Ⅲ等，工程規模中型，主要建筑物為灌溉渠道、管道及調蓄水庫。此引水段地形起伏較大，測區內溝谷縱橫，山體陡峭，沒有道路，交通不便，控制測量困難較大。
1.基礎資料的獲取方法
收集到測區1∶10000地形圖，可用于實地選點和選線用圖。測量人員用海星達儀器對測區分布均勻的5個點進行靜態觀測，按C級GNSS網精度要求進行觀測，每點觀測1個時段，觀測時間為4小時。其5個點解算是委托甘肅省測繪工程院，用觀測提供的5個點的靜態觀測數據與GSCORS靜態數據聯合平差計算，獲得5個點的2000國家大地坐標系成果，并轉化為1980西安坐標系成果。同時計算5個點的1985國家高程成果。作為本次平面及高程控制的起算數據。
2.平面控制網布設

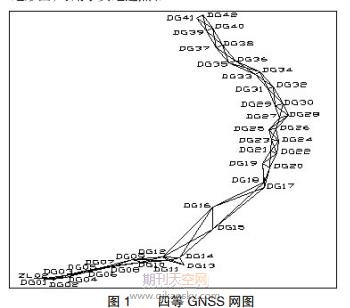

平面控制測量按四等GNSS布網，采用高斯3度帶2000國家大地坐標系,分四等控制網和工程控制網(布有43個GNSS網點)。其四等GNSS網圖(如圖1所示):
2.1基線解算
采用中海達GPS的隨機軟件HGO數據處理軟件進行原始數據導入，點名更改，并進行基線解算。然后將基線導入科傻GPS平差軟件進行平差計算。
2.2GNSS網平差計算
本次控制測量工作的主要任務是引水明渠、引水管線縱橫斷面測量控制，線路呈南北走向，線路全長78.5km,每公里投影長度變形值達-0.186m，此值超過每千米投影變形值不大于5cm/km的規范要求。因此工程坐標系以105o00′00"為中央子午線,投影面分為兩層，第一層為2160m高程面工程坐標系，投影面為2160m，以DG17的國家2000坐標成果為起算點，DG17至DG02的方位角為起始方位，用一點一方向進行平差計算。第二層為2000m高程面工程坐標系，投影面為2000m，以DG17的2000國家大地坐標系為起算點，DG17至DG42的方位角為起始方位，用一點一方向進行平差計算。
平差結果輸出在相應坐標系下的三維或二維坐標、基線向量改正數、基線邊長、方位、轉換參數及其相應的精度信息。
2.3平差計算結果分析
經計算，四等GNSS網中最弱點DG42，dx為4.4mm，dy為4.0mm，點位中誤差為5.9mm，最弱邊為DG05和DG06之間的邊，相對精度為1/412000。
經檢核，相鄰點邊長相對中誤差滿足不大于1/20000，每公里投影長度變形值不大于5cm/km的要求。其平面控制測量滿足景泰縣戈壁農業灌溉引水工程初步設計階段的平面精度要求。
3.四等三角高程控制方法
引水明渠段四等三角高程以DG14為起算點，沿引水明渠線路聯測了13個四等GNSS點，構成1個閉合環，環線全長38.3km。引水管線段四等三角高程以DG17為起算點，沿引水管線聯測了24個四等GNSS點，構成2個閉合環，環線全長105.8km。由于本次取水口在引大東二干渠末尾，為了保證工程之間的順利銜接，本次測量聯測了引大東二干渠四等水準點BM1。本次測量BM1高程為2167.866m，原BM1高程為2168.009m，找出了高程測量差值-0.143m。
3.1高程平差分析
四等三角高程測量用高差和距離進行高程平差。引水明渠段起算點為DG14，檢核點為DG02，構成1個閉合環。閉合環閉合差-12.8mm，限差±103.5mm，路線長度38.266km。每公里高差中誤差±0.54mm。
引水管線段高程測量起算點為DG17，構成2個閉合環。閉合環1(DG28-DG29-DG30-A56-A30-DG21-DG22-DG17-DG18-DG20-DG24-DG25-DG26)，環閉合差-74.4mm，限差±141.4mm，路線長度49.979km;閉合環2(J27-DG37-DG38-DG40-DG39-DG42-DG41-J18-J40-A56-DG30-DG31-DG32-DG33-DG34-DG36)，環閉合差-52.8mm，限差±149.3mm，路線長度55.751km。每公里高差全中誤差±9.11mm。滿足規范允許每公里高差全中誤差±10mm要求。其高程控制測量滿足景泰縣戈壁農業灌溉引水工程初步設計階段的高程精度要求。
4.結束語
為了解決投影變形值不大于5cm/km的規范要求，本工程建立了獨立工程坐標系，以105o00′00"為中央子午線。邊長投影面分為兩層，第一層從甘露池至西岔新建段，長15.56km，最大高程2165m，最小高程2150，邊長投影面為2160m高程面，建立2160m高程面工程坐標系;第二層從車路溝至末端，長44.7km，最大高程2110m，最小高程1910m，選擇投影面為2000m高程面，建立2000m高程面工程坐標系，滿足長度投影變形值不大于5cm/km，相對中誤差小于1/20000規范要求。
推薦閱讀：寫節水灌溉論文投稿可以評水利職稱嗎
節水灌溉方向的論文是可以評水利職稱的，水利工程技術人員也是評職稱的重要人群，主要可以寫作的論文方向有：水利水電建筑工程管理、水利電氣設計、水利規劃、水利水電工程、農田水利，節水灌溉等，小編也和以往評職的人員進行溝通，了解到他們也多是發表節水灌溉的論文得以順利評上職稱。
為了國土部門征地需要，便于坐標系的轉換，計算了高斯正形投影3度帶2000國家大地坐標系成果和1980西安坐標系成果。由于本工程引水管線末尾，從DG30至DG42之間，高程線路沿著山前洪積扇布設，地形平坦，三角高程觀測條件差，測段間往返高差易超限。在以后工作中，建議在平坦地區四等高程控制測量宜采用水準測量。
