摘要：電網小電流接地選線裝置是電力行業發展的重要體現之一，這種裝置在出現單相接地故障時，不僅不會影響系統電壓的對稱性，還會因為其電流相對較低，實現對供電設備的保護，因此該裝置在當前的電網安裝中是較為常見的。文章主要對當前電網小電流接地選線裝置的現狀，以及安徽恒凱消弧及過電壓保護裝置在未來的發展趨勢兩個方面進行簡要的分析。
關鍵詞：電網小電流接地選線裝置;單相接地;現狀
1電網小電流接地裝置的介紹

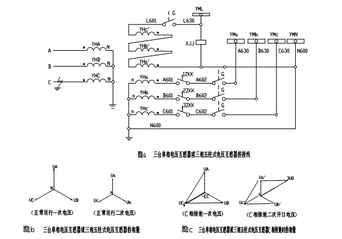

安徽恒凱消弧及過電壓保護裝置中的數碼消弧控制器，是智能綜合過電壓保護裝置中的一種智能型控制器。該產品采用的雙核微處理器具有強大的改進型哈佛結構和數字信號處理器(DSP)計算功能，因此可以利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器(PT)的2次電壓進行采集、判斷，及時準確的對電網各種接地狀態進行分析，并采取相應的動作，同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。數碼消弧控制器通過高速AD對PT進行實時采樣，在經過內部高速DSP核心模塊的運算處理后，精確判斷出電網的各種故障并輸出相應的報警接點如圖1所示。
它是根據線路發生故障時，中性點對地絕緣的供電系統會出現零序電壓，將零序電壓作為啟動信號開始計算，然后再根據發生故障時每相電壓的情況進行邏輯分析計算，判定接地故障發生的相別及接地屬性，再根據判定結果做出相應的處理。
2電網小電流接地裝置的現狀
2.1小電流接地選線裝置的工作原理
小電流接地選線裝置的型號較多，本文主要對安徽恒凱消弧及過電壓保護裝置的基本原理進行簡要的介紹，針對該裝置的特點，主要使用穩態分量法和諧波分量法2種判定方法，其具體工作原理為：
穩態分量法包括群體比幅比相法、零序電流比幅法和零序電流相對相位法3部分內容。如果中性點不接地系統發生單相接地故障時，沒有出現故障線路的電容量是零序電流，而故障線路的電容電流值與沒有出現故障線路的全部電容電流值的總和是一樣的，故障線路的電流方向是指向母線的，而沒有出現故障的線路電流是與之相反的。群體比幅比相法是與零序電流相對相位法相結合的，在對故障進行判斷的過程中，需要先對零序電流進行比較，然后對電流的流向進行選擇，進行綜合性判斷;零序電流比幅法主要是對找到零序電流中的最大電流，然后利用其與電流幅值進行對比的方式，對其故障進行判定;零序電流相對相位法是以故障線路與沒有出現故障線路的電流流向作為判定的依據，通常情況下，故障電流是零序電流是流向母線的。
諧波分量法是在發生故障以后，由于線路設備與故障點沒有線性關系，因此會存在一定的諧波信號，并且5次諧波的分量值是最大的。在中性點經消弧線圈接地系統出現故障時，故障線路的首段諧波零序電流與沒有故障線路的5次諧波電流和是一樣的。工作人員還需要對線路的電流流向進行判斷，進而找到出現故障的線路。
2.2小電流接地選線裝置的優勢
安徽恒凱消弧及過電壓保護裝置在發生單相接地故障時，沒有出現故障的電壓會提高到線電壓，這容易造成擊穿現象的出現，尤其是電力設備絕緣效果不是特別有效的位置，引起短路現象的出現，進而造成大范圍的影響，不利于電網的安全運行。因此，在最短的時間內找到故障線路，并采取適當的方式將其解決，減少對人們用電的影響是非常重要的。也是因為這個原因，當前仍然將小電流接地選線裝置作為電力行業的人們研究項目，引起大家的關注。安徽恒凱消弧及過電壓保護裝置是當前較為先進的小電流接地選線裝置，能夠在短時間內快速、準確的找到故障線路，并發出語音警報，對于提升工作人員的工作效率，促進電網的正常運行有積極的推動作用。尤其是在對其進行調試運行以后，該裝置系統更加完備，并且其抗干擾的能力也得到了提升。此外，該裝置還可以擁有顯示數字、發射燈光等功能，優勢較為明顯。
2.3影響小電流接地選線裝置的主要因素
通過小電流接地選線裝置的工作原理可知，判斷故障選線和操作都應盡量簡化，但在實際操作過程中，還會存在一定的問題。而影響小電流接地選線裝置的主要因素包括電流的不平衡、電容量波形、電流信號以及零序電流4個方面。電流不平衡主要是因為負荷電流不平衡而造成的，電流的不平衡易使諧波電流和零序電流增高，造成非接地回路電流高于接地回路電流;電流量信號薄弱也是影響判定的主要因素，在發生單相接地故障以后，故障線路中會產生零序電流，由于其數值相對較小，特別是在中性點消弧線圈得到補償以后，它的數值還會變小，而一些工作人員在使用諧波電流比零序電流法對故障線路進行判定時，常會因電流量過小而無法正確判斷故障發生的原因;在我國的配電網中，小電流接地選線裝置應用是非常廣泛的，但由于在電網運行時會發生較為頻繁的參數變化，常常會使電容電流以及諧波電流發生變化，加之母線電壓和負荷電流不是恒定的，所以容易造成零序電流的方向(大小)出現變化;而小電流單相接地故障，通常都是因為弧光接地不穩定而造成的，所以常會出現線路中電容電流波形和諧波電流的變化。由此可見，在現實的操作中，小電流接地選線裝置的可靠性和準確性還有待提升，而這主要是因為無法正確判斷故障選線，缺乏有效的數據，無法對數據進行科學的分析造成的。
3電網小電流接地裝置的發展趨勢
隨著電力行業的不斷進步與發展，小電流接地選線裝置也會在未來的發展過程中進一步的創新，能夠幫助工作人員更加快速的找到故障電路，提升其工作效率，減少對人們生產、生活的影響，其呈現出下面的發展趨勢。
3.1判斷方法更加智能化、先進化
在未來的發展過程中，在使用比幅比相法對電網小電流接地裝置的故障進行判斷時，會變得越來越智能化，以比幅比相法為例，它會在原有的基礎上增加數字濾波器，信號經過數字濾波器時會為工作人員提供更為客觀、準確的信號，從而幫助其進行正確的判斷。不僅如此，對小電流接地裝置的判斷方法還會變得更加先進，以諧波選線法為例，工作人員在對線路零序電路諧波進行分析的過程中，如果發現檢驗的線路與零序的電流是一致的，則會斷定是母線出現了故障，而在此過程中，將數字濾波技術應用當中，可以擴大諧波的頻帶范圍，從而減少誤差的出現，促進工作人員在短時間內快速找到故障所在，從而提升其工作效率。
3.2電網小電流接地裝置相關技術的發展
隨著電力行業的發展，電網在逐漸發展與完善的過程中，其出現的問題也變得更為復雜，需要更加先進的技術加以解決，因此在未來的發展過程中，與之相關的技術也會得到快速發展。由于接地故障的多樣性與復雜性，加之在選線方法上存在局限性，因此一旦超出現有的能力范圍，就無法對故障做出正確的判斷，從而影響人民的生活。為更好的滿足對接地線路的選擇，有效域技術會得到快速的發展，通過給定有效域幫助工作人員找到故障所在，提高其工作效率。不僅如此，由于小電流接地系統在發生故障時，其信號會變得非常薄弱，并且容易受到其他因素的干擾，會影響工作人員對故障線路的有效判斷。因此，為克服這種情況的出現，連續判斷技術會得到迅速的應用與發展。這種技術會在故障發生以后，立即對選線進行計算，經過多次連續的計算，將干擾因素進行排除，從而提升工作人員選線的準確性。
電力行業在未來的發展中，還會出現諸多的問題，需要相關技術人員加強對其的研究，從而提升電網小電流接地裝置的技術與方法，包括零序能量選線法、小波選線法、網絡化選線法、樣本建模選線法等等，促使其朝著集成化、智能化的方向發展，從而為工作人員查找故障線路提供便利，增強其工作效率，促進其工作的高效開展。
4結語
綜上所述，電網小電流接地裝置是配電網的重要組成部分，對于保證電網的正常運行、提高電網的安全性、可靠性有積極的影響，因此加強對其研究是非常重要的。為此，需要相關工作人員需要通過加強對電網小電流接地裝置技術、方法等方面的研究，為工作人員查找故障線路做出貢獻，從而促進電網的正常運行，避免對人民生活造成影響。
