摘 要： 摘要：首先對燃?xì)庵匾?guī)范中對套管相關要求進行摘錄，然后將實際燃?xì)馐┕ぶ刑坠芴砑忧闆r進行闡述及套管作用進行分析探討，最后對套管添加提出個人建議。 關鍵詞：燃?xì)夤艿?套管 探討 0 前言 2016 年 1 月我國液化天然氣(LNG)進口量達 247 萬噸，同比增長 17%，國家發改
摘要：首先對燃?xì)庵匾?guī)范中對套管相關要求進行摘錄，然后將實際燃?xì)馐┕ぶ刑坠芴砑忧闆r進行闡述及套管作用進行分析探討，最后對套管添加提出個人建議。
關鍵詞：燃?xì)夤艿?套管 探討
0 前言
2016 年 1 月我國液化天然氣(LNG)進口量達 247 萬噸，同比增長 17%，國家發改委最新發布的運行快報統計顯示，1 月我國天然氣進口量 76 億立方米，增長 22.6%;天然氣消費量 223 億立方米，同比增長 17.6%。顯而易見，燃?xì)馐袌?chǎng)仍舊處于快速發展的階段。
伴隨著城鎮燃?xì)獾母咚侔l(fā)展，燃?xì)夤艿酪呀?jīng)成為了城市基礎建設設施中不可或缺的一部分，燃?xì)夤艿来罅糠笤O(shè)于城市的每個角落，城鎮燃?xì)庥锰坠芤渤蔀榱嘶ㄔO(shè)施中不可忽略的組成部件。
1 燃?xì)庖?guī)范中關于套管的要求
1.1 城鎮燃?xì)庠O(shè)計規范
《城鎮燃?xì)庠O(shè)計規范》(GB 50028—2006)中：正文 6.3.7 及條文釋義，對需與其他管道同溝敷設時，采取有效保護措施，進行安全防護，可采取的方法加設套管。
正文 6.3.7 及條文釋義，埋地管道穿越其他用途管溝時，將燃?xì)夤艿婪笤O(shè)于口徑滿足要求的套管內，并進行兩端密封。
正文 6.3.9 及條文釋義，燃?xì)夤艿来┰借F路、高速公路、電車軌道或城鎮主要干道時應符合穿越鐵路或高速公路的燃?xì)夤艿�，�?yīng)加套管，并提出了相關要求。
正文 10.2.6 及條文釋義，室內燃?xì)夤艿肋x用不銹鋼管時應符合薄壁不銹鋼管和不銹鋼波紋管必須有防外部損傷的保護措施。薄壁不銹鋼管和不銹鋼波紋管必須有放外部損傷的保護措施，是參照美國、荷蘭和歐洲燃?xì)庖?guī)范編制的。
正文 10.2.7 及條文釋義，室內燃?xì)夤艿肋x用鋁塑復合管時應符合鋁塑復合管安裝時必須對鋁塑復合管材進行防機械損傷、防紫外線(UV)傷害和防熱保護。防陽光直射(防紫外線)，防機械損傷等是對聚乙烯管的一般要求，由于鋁塑復合管的內、外均為聚乙烯，因而也有此要求。
正文 10.2.7 及條文釋義，燃?xì)庖牍艽┻^建筑基礎、墻或管溝時，均應設置在套管中，并應考慮沉降的影響，必要時應采取補償措施。套管與基礎、墻或管溝等之間的間隙應填實，其厚度應為被穿過機構的整個厚度。套管與燃?xì)庖牍苤g的間隙應采用柔性防腐、防水材料密封。
正文 10.2.7 及條文釋義，燃?xì)饬⒐懿坏梅笤O(shè)在臥室或衛生間內。立管穿過通風不良的吊頂時應設在套管內。
正文 10.2.33 及條文釋義，商業和工業企業室內暗埋設燃?xì)庵Ч軕?yīng)符合當暗封燃?xì)夤艿赖墓軠虾推渌軠舷嘟粫r(shí)，管溝之間應密封，燃?xì)夤艿缿?yīng)設套管。
1.2 城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范
在《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》(CJJ 33—2005)中：
正文 4.0.11 及條文釋義，補口、補傷、設備、管件及管道套管的防腐等級不得低于管體的防腐等級。
正文 5.2.9 及條文釋義，焊縫內部質量的抽樣檢驗應符合對穿跨越鐵路、公路、河流、橋梁、有軌機車及敷設在套管內的管道環向焊縫，必須進行 100%的射線照相檢驗。
正文 5.4.2 及條文釋義，管道在套管內敷設時，套管內的燃?xì)夤艿啦灰擞协h(huán)向焊縫。管道嚴密性試驗不合格時，套管內的焊口不易查找。
正文 9.1.2 及條文釋義，燃?xì)夤艿赖陌惭b應符合燃?xì)夤艿来┤胩坠芮�，管道的防腐已�?yàn)收合格。
1.3 城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范
《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》 (CJJ 94—2009)中：
正文4.1.4及條文釋義，當燃?xì)夤艿来┰焦軠�、建筑物基礎、墻和樓板時應符合下列要求：
(1)燃?xì)夤艿辣仨毞笤O(shè)于套管中，且宜與套管同軸;
(2)套管內的燃?xì)夤艿啦坏迷O(shè)有任何形式的連接接頭(不含縱向或螺旋焊縫及經無損檢測合格的焊接接頭);
(3)套管與燃?xì)夤艿乐g的間隙應采用密封性能良好的柔性防腐、防水材料填實，套管與建筑物之間的間隙應用防水材料填實。

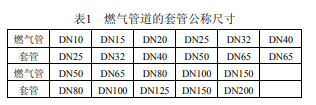

正文4.1.5及條文釋義，燃?xì)夤艿来┻^建筑物基礎、墻和樓板所設套管的管徑不宜小于表1的規定;高層建筑引入管穿越建筑物基礎時，其套管管徑應符合設計文件的規定。
正文4.1.6及條文釋義，燃?xì)夤艿来〾μ坠艿膬啥藨?yīng)與墻面齊平;穿墻套管的上端宜高于最終形成的地面5 cm，下端應與樓板底齊平。
正文4.2.4及條文釋義，當引入管采用地下引入時，應符合當引入管穿越建筑物基礎或管溝時，燃?xì)夤艿赖奶坠芄軓綉?yīng)符合4.1.5中規定。
2 目前燃?xì)馐┕ぶ惺褂矛F(xiàn)狀
由于燃?xì)庾陨淼奈锘匦裕兹家妆�，在密閉空間內聚集，遇火源極易產生燃燒爆炸，造成災難性的后果，因此燃?xì)馐┕み^程中對于需加設套管的施工段，都會對套管的加設。但對于套管的材質、口徑、施工質量卻難以達到理想的效果。
2.1 不進行套管添加
由多種原因造成在燃?xì)夤艿朗┕み^程中，未在必須加設套管位置進行添加，對燃?xì)夤艿赖倪\(yùn)行造成安全隱患(見圖 1、圖 2)。
2.2 套管管徑不合要求
根據本文 1.3 節中表 1 所述，燃?xì)夤艿浪砑犹坠芄こ讨睆叫栎^所保護套管大二個公稱等級，在實際施工中存在對添加套管管徑不符合規范要求的現象(見圖 3、圖 4)。
2.3 安裝工藝不合要求燃?xì)庖?guī)范明確要求
燃?xì)夤艿琅c套管之間的間隙需柔性的防腐、防水材料密封，且套管與燃?xì)夤艿佬柰S平行居中設置，但在實際施工中不符合規范要求的現象仍不斷出現(見圖 5、圖 6)。
3 燃?xì)庥锰坠苁褂锰轿?/p>
3.1 燃?xì)庀到y(tǒng)運行需要
根據《城鎮燃?xì)庠O(shè)計規范》(GB 20028—2006) 對套管作用、目的，套管的做法都有作了明確規定。其中，《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》(CJJ 33 —2005)提出對通風不良處燃?xì)夤艿赖耐ㄟ^增設套管的方式加強保護的要求，并對套管防腐等級提出了不低于原管道防腐等級的明確要求。《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》(CJJ 94—2009)對套管添加口徑及長度提出了明確要求。
3.2 燃?xì)庀到y(tǒng)安裝需要
根據燃?xì)夤艿垃F(xiàn)場施工實際需要，由于施工工藝要求及施工作業環境限制，在燃?xì)夤艿婪笤O(shè)過程中需進行套管添加。
4 總結與建議
筆者根據多年現場施工經驗，對燃?xì)夤艿朗┕ぶ刑坠芴砑拥母鞣N施工要求進行簡要總結，旨在為以后的施工中提出拙見。
4.1 室內燃?xì)夤艿?含穿墻入戶及穿越樓層)
入戶穿墻處必須合格添加套管，套管口徑需符合《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》(CJJ 94—2009)表 4.1.5 中規定，套管與燃?xì)夤艿乐g間隙用防火膠泥進行合格填充，套管長度為與墻面平行。若用氣點存在內立管情況，對穿越樓板必須進行套管添加，套管口徑需符合表 4.1.4 中規定，套管與燃?xì)夤艿乐g間隙用防火膠泥進行合格填充，套管長度滿足上端高于最終形成地面 5 cm，下端與墻面齊平。套管必須進行防腐處理，避免在樓層出地面形成空氣與水的結合面，造成管道及套管腐蝕，引發安全隱患。
4.2 室外架空燃?xì)夤艿?/p>
對室外架空需進行防機械損傷、防紫外線傷害和防熱的管道，進行套管添加，口徑及填充要求符合上條規定，材質滿足各類防護要求即可。
對室外架空管道與其他各類管道間距不足時，進行合理套管添加，口徑及填充要求符合上條規定，材質滿足隔離、增加保護，滿足隔離防護并符合安全要求即可。
4.3 室外埋地燃?xì)夤艿?/p>
對室外埋地管道當無法滿足埋深或間距要求時，通過加設套管增加防護，減少間距保證安全。
對室外埋地管道出地，在出地處進行套管添加，口徑參照上條要求。材質可采用半剛性及以上材質即可，對于出地面水汽結合面必須進行防腐處理，造成燃?xì)夤艿兰疤坠芨g，誘發安全隱患。
對于施工過程中，在保證質量前提下，根據施工工藝要求，進行套管(導管)埋設。 ——論文作者：韓 靜 鮮 福
