摘 要： 摘 要：為了提高高空電力設備數據采集及檢查的安全性，本文設計了一種設備檢查及銘牌無線采集器，首先闡述其背景技術及技術領域，提出了技術方案，并研究了具體的實施方式，該采集器操作方便，使用安全快捷，值得推廣應用。 關鍵詞：高空 電力設備 信息采集
摘 要：為了提高高空電力設備數據采集及檢查的安全性，本文設計了一種設備檢查及銘牌無線采集器，首先闡述其背景技術及技術領域，提出了技術方案，并研究了具體的實施方式，該采集器操作方便，使用安全快捷，值得推廣應用。
關鍵詞：高空 電力設備 信息采集器
在電力行業中，電力運行人員在運維過程中，尤其是高空設備如電網、變壓設備運維過程中，需要采集一些運行高空設備的設備銘牌，確認設備參數，部分高空設備在運行中產生缺陷，需要對設備缺陷進行檢查。目前，在通常情況下，電力運行人員需要登高到設備上進行信息采集和檢查，前幾年曾發生過施工人員在變電站登梯子采集設備銘牌數據時，因?qū)щ婓w距離不夠而造成人身輕傷事故。為了減少停電進行數據采集及設備檢查，提高高空電力設備數據采集及檢查的安全性，需研制新的設備進行這類工作。
1 背景技術及技術領域
本次研究屬于設備信息采集技術領域，具體涉及一種變電站及高空配電設備設備檢測及銘牌無線采集器。
為了建立完整設備臺賬，需要使用相機從現場采集設備銘牌照片。工作人員需將銘牌上設備技術參數錄入電腦，由于設備銘牌較多，且很多銘牌的位置較高、所述位置光線不足或空間狹小，采集過程需耗費大量的人力資源;同時，由于變電站及配電高空設備較多，數據繁雜，人工記錄數據極易出錯且不規范，因此，有必要提供一種專用于變電站及配電高空設備銘牌信息收集的工具，來解決上述現有技術的不足，在對設備缺陷檢查時，尤其是高度及觀察角度不理想的設備，工作人員一般需要攀登梯子，爬到合適高度后對設備進行檢查，此種工作方式存在較大安全隱患，容易從高處跌落及觸電，不能保證了在工作人員的安全[1]。
2 技術方案
一種設備檢查及銘牌無線采集器包括三腳架、絕緣伸縮桿和攝像設備，絕緣伸縮桿上端通過云臺安裝架安裝有云臺，云臺上安裝有攝像設備對變電站及高空配電設備及銘牌進行數據采集，還包括有與云臺配合使用的云臺遙控器，絕緣伸縮桿下端設置于安裝底座上，安裝底座設置于角度旋轉機構上，角度旋轉機構與三腳架連接。其中，三腳架為可升降三腳架，三腳架的3個架的中部連接處設置有旋緊升降機構。
角度旋轉機構包括有旋轉件和固定底座，旋轉件通過固定軸設置于固定底座上，固定底座上表面上設置有圓形滑道，旋轉件下表面設置有能沿圓形滑道滑動的滑塊，旋轉件的外邊緣上鉸連接有限位片，固定底座上表面的圓周上設置有若干限位塊，限位片能卡在相連限位塊之間。旋轉件和固定底座為圓盤狀。絕緣伸縮桿為電動伸縮桿。
本研究的有益效果是：使用角度旋轉機構和可升降的三腳架機構，能對高度和角度輕松的調節，可全面地對變電站及高空配電設備及銘牌進行信息采集，配套使用的云臺控制器可控制云臺攝像設備進行采集信息和傳遞信息，使用電動云臺更能達到快捷全面的目的。
本次研究結構簡單、操作方便，方便對高處的設備進行銘牌信息采集，工作效率高，實用性強，移動方便，適用范圍廣。
3 具體實施方式

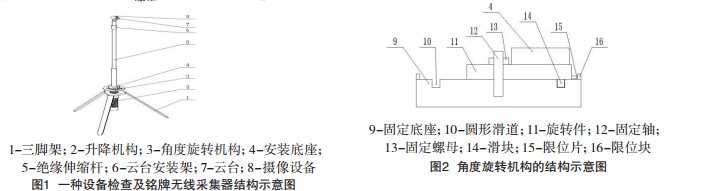

圖1為一種設備檢查及銘牌無線采集器的結構示意圖，包括三腳架1、絕緣伸縮桿5和攝像設備8，絕緣伸縮桿5為電動伸縮桿，絕緣伸縮桿5上端通過云臺安裝架6安裝有云臺7，云臺7上安裝有攝像設備8對變電站及高空配電設備及銘牌進行數據采集，還包括有與云臺7配合使用的云臺遙控器，絕緣伸縮桿5下端設置于安裝底座4上，安裝底座4設置于角度旋轉機構3上，角度旋轉機構3與三腳架1連接。三腳架1為可升降三腳架，三腳架1的3個架的中部連接處設置有旋緊升降機構2。
角度旋轉機構3包括有旋轉件11和固定底座9，圖2為角度旋轉機構3的結構示意圖。旋轉件11通過固定軸13設置于固定底座9上，固定底座9上表面上設置有圓形滑道10，旋轉件11下表面設置有能沿圓形滑道10滑動的滑塊14，旋轉件11的外邊緣上鉸連接有限位片15，固定底座9上表面的圓周上設置有若干限位塊16，限位片15能卡在相連限位塊16之間。所述設備檢查及銘牌無線采集器，其特征在于，旋轉件11為圓盤狀。所述設備檢查及銘牌無線采集器，其特征在于，固定底座9為圓盤狀。
使用本次研究到現場進行設備和銘牌采集作業時，首先選定好位置，將可升降三腳架1固定好，并調整好其高度;然后調整角度旋轉機構3進行角度的調整，將限位片 15撥到上方，轉動旋轉件11進而帶動安裝底座4旋轉，使伸縮桿5旋轉，達到調整攝像設備8的對應角度的目的，調整好位置后，將限位片15撥下來卡到相連的限位塊16之間進行定位，為了使固定更加牢固，可以在限位塊16上設置膠條卡箍進行進一步的固定;然后再通過手動云臺遙控器調整云臺7，進而調整攝像設備8的水平和俯仰的角度，而攝像設備8則通過遠程網絡進行控制采集數據和信息傳輸。該采集器結構簡單，操作方便，經濟使用[2]。
最后應當說明：以上實施例僅用以說明該采集器的技術方案而非對其限制;盡管參照較佳實施例對該采集器進行了詳細的說明，所屬領域的普通技術人員應當理解：依然可以對該采集器的具體實施方式進行修改或?qū)Σ糠旨夹g(shù)特征進行等同替換;而不脫離該采集器技術方案的精神，其均應涵蓋在該采集器請求保護的技術方案范圍當中。
推薦閱讀：電類核心論文怎么發表
4 結語
綜上所述，本次研究屬于設備信息采集技術領域，具體涉及一種變電站設備檢測及銘牌無線采集器。該種設備檢查及銘牌無線采集器主要包括三腳架、絕緣伸縮桿和攝像設備。該采集器操作方便，使用安全快捷，解決了現有技術中存在的問題，具有較高的應用價值。
參考文獻
[1] 姜哲.無人機巡線電力設備故障的視覺檢測技術[D].成都:電子科技大學,2017.
[2] 文峰,林美玲,楊超.一種自動伸縮遙控高空接線機械臂的設計[J].機電信息,2017(27):109,112.
