發布時間：所屬分類：農業論文瀏覽：1次
摘 要： 摘要: 以荷葉超疏水仿生材料制備為例，選擇硅橡膠和 UV 膠對荷葉表面納米結構進行翻轉倒模，制備一種荷葉仿生材料，經疏水角測量和除污性能測試，驗證了該材料的超疏水作用。課題以期通過拓展型創新實驗的實施，為 納米材料主題教學及學生綜合素養培養提供有益的參考與
摘要: 以“荷葉超疏水仿生材料制備”為例，選擇硅橡膠和 UV 膠對荷葉表面納米結構進行翻轉倒模，制備一種荷葉仿生材料，經疏水角測量和除污性能測試，驗證了該材料的超疏水作用。課題以期通過拓展型創新實驗的實施，為 “納米材料”主題教學及學生綜合素養培養提供有益的參考與借鑒。
關鍵詞: 納米材料; 超疏水; 仿生材料制備; 實驗探究
《普通高中化學課程標準( 2017 版) 》( 以下簡稱 “新課標”) 指出: 能從物質的微觀層面理解物質組成、結構和性質的聯系，形成“結構決定性質，性質決定應用”的觀念; 能根據物質的微觀結構預測物質特定條件下可能具有的性質和發生的變化，并能解釋其原因。同時強調，要引領學生能發現和提出有探究價值的化學問題，能依據探究目的設計并優化實驗方案，完成實驗操作，能對觀察記錄的實驗信息進行加工并獲得結論[1]。為此，我們選擇“荷葉仿生納米材料實驗探究” 為主題，通過拓展型創新實驗活動，重點落實化學學科中“宏觀辨識與微觀探析”“科學探究與創新意識”兩個維度的核心素養目標。
1 實驗設計開發背景
新課標“化學與社會發展”主題，注重在教學過程中體現“化學科學在材料科學等方面的重要作用，讓學生知道高分子材料等常見材料類型，并結合實例認識材料組成、性質與應用的聯系”[2]。同時，在“教學策略”中建議教師“在教學實踐中應加強物質組成、結構、性質等化學視角與真實情境素材之間的聯系，引導學生有意識地提升解決實際問題的能力”; 在“情境素材” 中建議教師選擇“無機非金屬材料”“功能高分子材料” “保水材料”及“碳材料和納米材料與應用”作為教學題材有機融入到高中化學教學過程中[3]。
因此，選擇與社會生活密切相關的“納米材料”為探究實驗主題，不失為激發興趣、引領探究、培養素養的好題材。納米材料是指在三維空間中至少有一維處于納米尺寸( 0. 1～ 100 nm) 或由它們作為基本單元構成的材料，這大約相當于 10～ 100 個原子緊密排列在一起的尺度。早在 20 世紀 90 年代，Barthlott 和 Neinhuis 通過揭示荷葉的微納米結構，解釋了荷葉表面的超疏水自清潔現象。固體表面是否具有超疏水性，主要取決于其表面的微觀形態和表面能的大小。在荷葉表面均勻分布著平均直徑為 5～ 9 μm 的微米級乳突，乳突上覆蓋著直徑 50～ 70 nm 的納米級蠟質晶體，在這種微、納米結構和低表面能的共同作用下，滴在荷葉表面的水珠極易滾落，水滴滾動時會帶走表面的污染物或塵埃，從而實現自清潔效果，這便是“荷葉效應”[4]。本實驗從深度理解荷葉效應及其超疏水結構的原理起步，到納米材料制備的實驗探究經歷，再到納米材料超疏水性能的測試與評估，通過層層遞進的實驗設計方案，引領學生在創新實踐中，落實核心素養發展目標。
2 實驗教學目標解析
2. 1 實踐育人，落實“核心素養發展”目標
( 1) 通過“電鏡顯微”圖像，尋求“宏觀辨識與微觀探析”突破。
為什么荷葉能“出淤泥而不染”呢? 在實驗探究 中，教師可以先期引導學生借助電子顯微鏡呈現的荷葉表面結構圖像，認識物質的組成、結構及其性質，形成“結構決定性質”的觀念，從宏觀和微觀相結合的視角分析與解決實際問題。
( 2) 通過“創新實踐”活動，引領“科學探究與創新意識”發展。
如何利用荷葉表面結構實現超疏水納米材料制備? 教師可以通過仿生學原理，引導學生開展科學探究，參與科學創新實踐活動，運用化學實驗方法制備納米新材料，鍛煉學生勤于實踐、善于合作、敢于質疑、勇于創新的內在品格。
2. 2 志趣引領，達成“課程標準內容”目標
新課標“化學與社會發展”中，強調“認識生活中的材料”的重要性，尤其多次提及要了解納米材料的組成、性能及新材料的創造，探索其可能的應用領域和發展方向。本課題源于生活，有利于引領學生創新實踐的志趣和目標。
2. 3 能力培養，實現“跨學科學習”的目標
跨學科素養注重跨學科知識的整合與遷移，強調多種學科能力的融合和貫通，是情感、態度、價值觀等綜合素養的具體體現[5]。納米材料涉及結構化學、生物學、物理學等多種學科，學科交叉特點鮮明，整個探究過程有利于跨學科復合型知識的學習。
3 實驗過程設計方案
3. 1 “荷葉超疏水仿生材料制備”探究思路
生物分子種類的多樣性以及生物分子特殊的化學生物性能，給納米材料制備領域提供了無限的可能性，顯示了極其重要的潛在研究價值，值得我們進一步探究[6]。本課題先采用“翻轉倒模技術”[7]直接對荷葉表面進行仿制，制作具有仿生結構的平面，模擬荷葉表面優越的疏水性能。將荷葉作為模具直接進行鑄模倒模，可以最大限度地保留仿生納米微結構，保證優越的疏水特性。
然后，定量測量新制備的仿生納米材料的表面疏水角，并利用高濃度墨水和清水進行疏水性能和除污性能的驗證，確保其疏水性能和除污性能優良。
3. 2 實驗材料的選擇
本課題選擇硅橡 膠( PDMS，Polydimethylsiloxane，商品名: 道康寧 184 光學膠) 和 UV 膠( NOA，Norland Optical Adhesive，商品名: 諾蘭德紫外光學固化膠) 作為翻轉倒模過程的兩個重要實驗材料。
原因在于: ( 1) PDMS 是一種常見的橡膠材料，成本低、使用簡單、無毒、不易燃。PDMS 未固化時為黏稠液體，當加入固化劑后，隨著溫度的升高而逐漸固化; ( 2) NOA 是一種光固化膠，暴露在光照下幾秒鐘，就可固化為堅硬的聚合體。
其他重要材料還包括: 紫外燈、培養皿、手機、放大鏡頭等。
3. 3 實驗方案各步驟
( 1) 將新鮮荷葉割下平整的平面;
( 2) 將荷葉背面用雙面膠粘在培養皿底部;
( 3) 倒入預混的硅橡膠溶液，并進行加熱固化( 70℃，30 ～ 40 分鐘) ;
( 4) 將固化后的硅橡膠揭下來;
( 5) 再將揭下后的硅橡膠蓋到均勻涂布于培養皿的 NOA 涂層上，并進行光照固化( 紫外燈照射數十秒) ;
( 6) 將硅橡膠小心緩慢揭下，保留帶有仿生結構的 NOA 涂層;
( 7) NOA 仿生納米材料的表面疏水角測定; ( 8) NOA 仿生納米材料疏水性能和除污性能測試。
4 實驗結果分析
4. 1 關于疏水角的測定結果

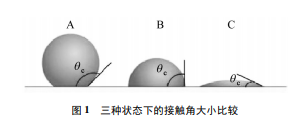

疏水角，亦稱接觸角，是指液滴端口的切線與固體液體界面間夾角的角度[8]。此切線在液體的一方與固-液交界線之間的夾角 θ，是潤濕程度的量度。一般情況下，若疏水角小于 90 度，則表面是親水性的，即液體較易潤濕固體，其角度越小，表示潤濕性越好( 如圖 1C) ; 若接觸角大于 90 度，則固體表面是疏水性的，即液體不容易潤濕固體，容易在表面上移動( 如圖 1A) 。其中，接觸角大于 120 度說明表面具有良好的疏水性能; 接觸角大于 150 度稱為超疏水狀態，表面具有超疏水性能。
相關知識推薦：論文外審超過3個月可以轉投嗎
本實驗采用手機、放大鏡頭、培養皿、臺燈搭建疏 水角測量儀，利用相機對液滴的側面形狀進行測量，通過測量液滴輪廓切線與基底的角度，即接觸角大小。過程中，對液滴的形態輪廓進行拍照獲取圖像，進而對液滴的疏水角進行對比測量。首先對仿生疏水平面和金屬平面的接觸角進行測量，發現荷葉倒模的平面疏水性能明顯要好于金屬，如圖 2 所示。
4. 2 關于疏水和除污性能的測試和評估
選用紅墨水和清水進行實驗比對，測試仿生疏水表面的除污性能和疏水性能。紅墨水采用未加稀釋的水性墨水，因為墨水有非常復雜的組分，是生活中常見的物品，也極易造成污染，所以采用高濃度墨水模擬污物，可以代替一部分的污物類型。
如圖 3 所示，墨水的實驗結果顯示仿生材料的部分殘留的墨水要明顯少于未覆蓋仿生材料的殘留部分，展示了良好的疏水性能和除污性能。
接下來，利用清水進行實驗驗證仿生材料的除污性能。利用清水滴加在實驗平面上面，觀察墨水的殘留情況，如圖 4 所示。
在清水的滾動滑下的帶動下，紅墨水在仿生材料的表面已沒有殘留，而未覆蓋的部分則仍存在殘留。通過仔細觀察平面上墨水的殘留情況，可以更加詳細有力地說明實驗結果: 仿生材料具有的良好的疏水角和滑動角帶來了優越的疏水性能和除污性能。
5 教學實踐體會
“納米材料”是現代化學的重要研究領域之一，積極嘗試與選擇學生身邊的情境素材作為教學實驗開發對象，對學生興趣激發、素養發展和能力培養有明顯效果。本實驗在教師的引導下，學生的自主參與和主動探究貫穿于課題全程，不僅培養了學生聯系生活、研究探索的志趣，而且讓學生的創新實踐和科學思維能力得到了較充分的鍛煉，使化學學科核心素養融入到學生內心深處。——論文作者：李法瑞
參考文獻:
[1][2][3] 中華人民共和國教育部制定. 普通高中化學課程標準( 2017 年版) [S]. 北京: 人民教育出版社，2018.
[4] 王嬋銘，楊文芳，豐萬齊. 仿生超疏水表面的研究及其在紡織領域的應用[J]. 紡織科技進展，2018，( 11) : 1～ 5.
[5] 閆白洋. 跨學科素養測評的國際經驗: PISA 命題與啟示[J]. 現代中小學教育，2019，35( 8) : 10～ 14.
[6] 滿萌，張英鋒，王亞蘭，趙琳. 生物分子及其在納米材料合成中的應用[J]. 化學教學，2014，( 8) : 93～ 96.
[7] 潘睿正. 基于聚乳酸紡絲薄膜和砂紙倒模明膠薄膜完全可降解的摩擦納米發電機[D]. 杭州: 浙江大學碩士學位論文，2018.
[8] 張美玲. 天然納米結構———荷葉[J]. 云南大學學報( 自然科學版) ，2005，( 5A) : 462～ 464，483.
