發(fā)布時(shí)間：2020-06-11所屬分類：工程師職稱論文瀏覽：1次
摘 要： [摘 要]濟(jì)南地鐵華山北安置一區(qū)工程新建住宅小區(qū)地質(zhì)條件復(fù)雜，本工程在地下車庫(kù)及住宅地下室防水施工中，采用了非固化橡膠瀝青復(fù)合防水層施工技術(shù)并取得了很好的效果。 [關(guān)鍵詞]復(fù)雜地質(zhì)條件 非固化橡膠瀝青 復(fù)合防水 1前言 濟(jì)南地鐵華山北安置一區(qū)工程新建
[摘 要]濟(jì)南地鐵華山北安置一區(qū)工程新建住宅小區(qū)地質(zhì)條件復(fù)雜，本工程在地下車庫(kù)及住宅地下室防水施工中，采用了非固化橡膠瀝青復(fù)合防水層施工技術(shù)并取得了很好的效果。
[關(guān)鍵詞]復(fù)雜地質(zhì)條件 非固化橡膠瀝青 復(fù)合防水
1前言
濟(jì)南地鐵華山北安置一區(qū)工程新建住宅小區(qū)，南鄰小清河，北鄰黃河約150m,獨(dú)特的地質(zhì)條件使新建小區(qū)地下室、停車場(chǎng)在建區(qū)域地下水位高，因而其小區(qū)地下停車場(chǎng)及住宅樓地下室等建筑物均需做防水處理。
2現(xiàn)狀
當(dāng)前，地下防水工程多采用單一防水材料。通常的做法是采用SBS改性瀝青防水卷材或聚氨酯防水涂料做防水處理，但是，由于本項(xiàng)目的地質(zhì)特殊性，若本地下防水工程采用單一防水材料，防水卷材在外形復(fù)雜的基層施工時(shí)需多塊拼接，拼接處質(zhì)量控制難度較大，易產(chǎn)生滲漏，防水效果較差，從而無(wú)法保證施工質(zhì)量使用壽命。
3方案的提出
非固化橡膠瀝青防水涂料是以橡膠、瀝青和添加劑為原料，在應(yīng)用狀態(tài)下長(zhǎng)期保持彈塑性的一種新型防水材料。該涂料能封閉基層裂縫和毛細(xì)孔，能適應(yīng)復(fù)雜的施工作業(yè)面，與空氣接觸后長(zhǎng)期不固化，始終保持黏稠膠質(zhì)的特性。結(jié)合防水卷材復(fù)合施工，應(yīng)可大大提高防水層的可靠性。該技術(shù)的已有在其他條件下應(yīng)用的報(bào)道。因此，提出在上述復(fù)雜條件下應(yīng)用和推廣非固化橡膠瀝青復(fù)合防水技術(shù)，具有很大的必要性。
4實(shí)施步驟
前期準(zhǔn)備階段
1.1工藝流程
⑴基層處理
①基層應(yīng)堅(jiān)實(shí)、平整、干凈，不得有空鼓、松動(dòng)、起砂、裂縫等現(xiàn)象。
②地下側(cè)墻、地下頂板等采用外防外貼法施工的部位，基層應(yīng)干燥。
③基層與突出結(jié)構(gòu)的連接處、平面與立面交接處應(yīng)采用水泥砂漿做成順直圓弧，陰角圓弧半徑R≥50mm，陽(yáng)角圓弧半徑R≥10mm。
④伸出平面結(jié)構(gòu)的管道，其周邊應(yīng)抹出高度不小于30mm的排水坡。
⑤地下側(cè)墻等采用外防外貼法施工的部位，防水施工前應(yīng)對(duì)裂縫進(jìn)行修復(fù)。
⑥非固化橡膠瀝青防水涂料施工前，應(yīng)涂刷基層處理劑。
⑦施工前，應(yīng)將非固化橡膠瀝青防水涂料放在加熱設(shè)備中加熱呈液體狀態(tài)，達(dá)到規(guī)定的熱用溫度時(shí)才能施工，手工刮涂加熱溫度≥120℃，噴涂溫度≥150℃。
⑵非固化附加層
①陰陽(yáng)角、平面與立面的轉(zhuǎn)角處等細(xì)部先進(jìn)行刷涂，厚度宜為2mm，并將卷材裁成相應(yīng)形狀附上，待做完附加層后進(jìn)行全面施工，確保整體涂層厚度一致。
②陰陽(yáng)角兩側(cè)加強(qiáng)層總寬度不小于500mm。
③后澆帶應(yīng)設(shè)置貫通的加強(qiáng)層，施工縫向外側(cè)延伸的加強(qiáng)層寬度不小于250mm。
實(shí)施階段

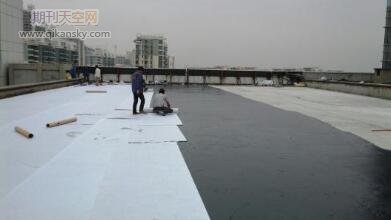

2.1大面積刮涂施工
將加熱融化橡化瀝青非固化防水涂料用刮涂或噴涂等方法均勻地涂刮于基層上，厚度應(yīng)≥2.0mm，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。
2.2防水卷材施工
⑴橡化非固化瀝青作為防水卷材的膠黏劑，非固化橡膠瀝青每次噴涂寬度應(yīng)比防水卷材寬度稍寬，噴涂完成之后，立即進(jìn)行防水卷材鋪貼，鋪貼卷材從一頭按住防水卷材，均勻向前鋪貼，刮平，趕出氣泡，卷材間搭接長(zhǎng)度不得小于100mm。
⑵鋪貼卷材時(shí)，要使卷材搭邊處保持清潔，先用卷材搭邊處理劑對(duì)卷材搭邊進(jìn)行預(yù)處理，再將卷材專用粘結(jié)劑涂刷在搭邊卷材翻開(kāi)的兩個(gè)粘結(jié)面上，手感不粘即可進(jìn)行粘結(jié)，一邊排除空氣一邊壓實(shí)，并須保證搭接寬度不小于100mm。
⑶卷材粘好后，一人在卷材搭邊處使用火焰同時(shí)加熱上下兩層卷材，待加熱面呈熔融狀即進(jìn)行粘鋪，另一人以手持壓輥對(duì)鋪展的卷材進(jìn)行排氣壓實(shí)。
2.3防水保護(hù)層施工
防水卷材施工完成后，對(duì)防水層進(jìn)行驗(yàn)收，驗(yàn)收合格后進(jìn)行防水保護(hù)層施工，底板防水保護(hù)層采用C20細(xì)石混凝土，厚度50mm，梁槽及側(cè)面防水保護(hù)層，采用1:2.5水泥砂漿抹灰，厚度20mm。抹灰前，防水層表面抹界面劑一道，保證砂漿與防水層有效粘結(jié)。施工完成后做好養(yǎng)護(hù)和保溫，待混凝土及砂漿達(dá)到一定強(qiáng)度后方可進(jìn)行下步工序，避免防水保護(hù)層受到破壞。
2.4細(xì)部處理
⑴甩槎
永久性保護(hù)墻宜采用水泥砂漿砌筑，內(nèi)表面宜采用水泥砂漿找平;臨時(shí)性保護(hù)墻宜采用石灰砂漿砌筑，內(nèi)表面宜采用石灰砂漿找平。
⑵后澆帶
⑶樁頭
①切除樁頭至設(shè)計(jì)標(biāo)高，鑿除并清理樁頭表面浮渣或松散混凝土;
②在防水施工前對(duì)縱向受力鋼筋和箍筋調(diào)整;
③在防水施工前對(duì)樁頂、樁身及周邊進(jìn)行清理;
④樁頂、樁身及周邊250mm范圍內(nèi)應(yīng)涂刷不小于1.5kg/m2水泥基滲透結(jié)晶型防水涂料，不得污染鋼筋。
相關(guān)論文推薦：瀝青混凝土橋面鋪裝防水技術(shù)
4、質(zhì)量控制
材料質(zhì)量應(yīng)按《地下工程防水技術(shù)規(guī)范》GB50108-2008、《地下防水工程質(zhì)量驗(yàn)收規(guī)范》GB50208-2011、《地下工程防水》L13J2、《地下室防水》L06J301等有關(guān)規(guī)范執(zhí)行。
4.1材料要求
材料進(jìn)場(chǎng)以后需進(jìn)行見(jiàn)證取樣，合格之后方可使用。
4.2質(zhì)量保證措施
⑴嚴(yán)把材料質(zhì)量關(guān)，進(jìn)場(chǎng)材料必須資料齊全，并需待復(fù)檢合格后才可在工程上使用。
⑵非固化橡膠瀝青防水涂料加熱應(yīng)控制在120-140℃，黏度小于0.5Pa.s，施工時(shí)涂料的和易性最佳。
⑶防水基層清理應(yīng)仔細(xì)滿足施工要求，尤其在陰陽(yáng)角、穿墻管根部等處更應(yīng)仔細(xì)，若有不同污漬、鐵銹等，應(yīng)以砂紙、鋼絲刷、溶劑等清除干凈。
5應(yīng)用效果及預(yù)測(cè)
非固化橡膠瀝青復(fù)合防水工藝新技術(shù)與傳統(tǒng)防水工藝相比，具有以下優(yōu)點(diǎn)：
⑴適用性強(qiáng)
可適用于各種復(fù)雜形式的基層，適應(yīng)與基層開(kāi)裂等造成的變形。具有超強(qiáng)的自愈性，能夠保護(hù)防水層不受破壞，主動(dòng)封閉基層的微細(xì)裂縫。
⑵工藝簡(jiǎn)便
涂料施工有人工刮抹、機(jī)械噴涂?jī)煞N方式，并可立即粘貼防水卷材，可一次達(dá)到需要的防水層厚度，厚度均勻，成型質(zhì)量佳，防水效果好，節(jié)約工期。
⑶耐久性好
非固化橡膠瀝青涂料具有良好的自愈性，長(zhǎng)期不固化，長(zhǎng)久保持性能不變，在防水層破損的情況下，能自我修復(fù)。
⑷整體性好
非固化橡膠瀝青復(fù)合防水層能夠形成致密、均勻、連續(xù)的防水層，整體性好，施工質(zhì)量容易控制，具有良好的防水效果。
⑸安全環(huán)保
耐久性、耐腐蝕性好，不易燃;無(wú)毒、無(wú)刺激性氣味、無(wú)污染。——論文作者：1高致遠(yuǎn) 1李建沛 2張騫之 2王新
